Radiowy Odczyt

• dostawa zakupionego sprzętu,
• montaż wodomierzy,
• montaż nakładki radiowej,
• wdrożenie systemu radiowego odczutu danych,

Szczegóły Naszej Oferty

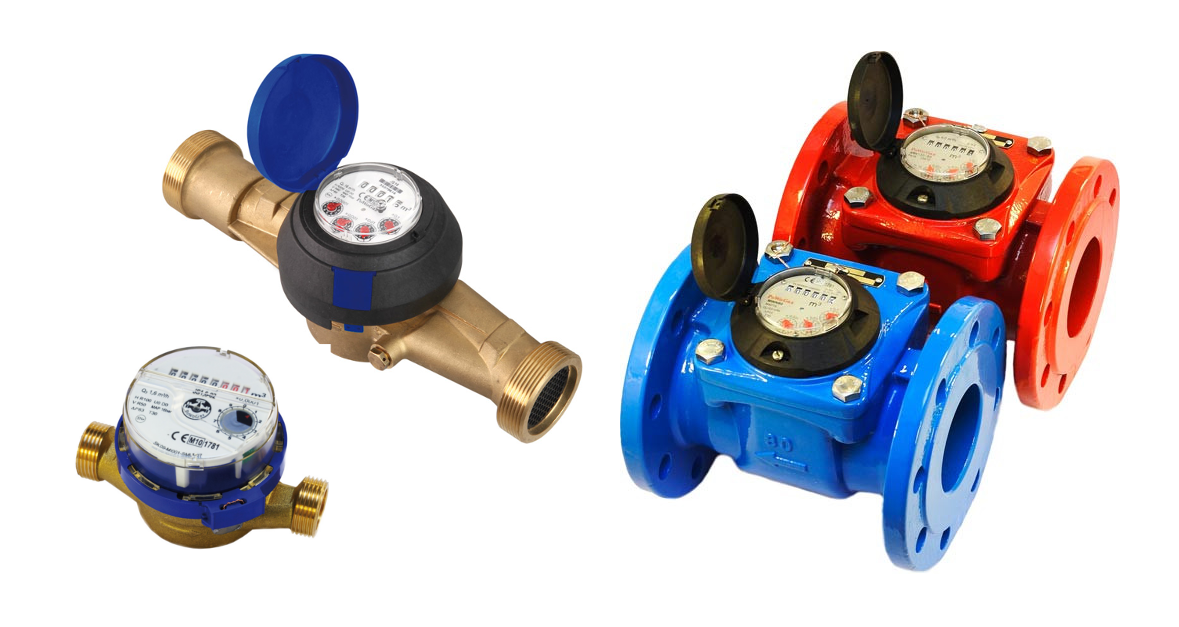

1. Proponujemy wodomierze Smart+ suchobieżne jednostrumieniowe Js 1,6 (1,0) m³/h firmy Apator Powogaz. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym przystosowany jest do montażu nakładki radiowej umożliwiającej zdalny odczyt jego wskazań, a zarazem najlepiej zabezpieczonym wodomierzem suchobieżnym przed działaniem silnego pola magnetycznego.

Wysoka jakość materiałów oraz dostępność części pozwala w przyszłości na minimum dwukrotną wtórną legalizację.

Klasa metrologiczna (MID):
Woda zimna R100 – H; R50 – V,
Woda ciepła R80 lub R100**** – H; R40 lub R50**** – V

Podstawowe cechy:

• niski próg rozruchu (6 litrów),
• przystosowany do montażu nakładki radiowej do komunikacji Wireless M-Bus lub impulsowej bez ingerencji w wodomierz zarówno podczas pierwszej instalacji jak i w trakcie eksploatacji,
• łatwość odczytu poprzez:
  • hermetyczne liczydło odporne na zaparowanie,
  • czytelne cyfry na bębenkach w dwóch kolorach, pozwalające na bezbłędny odczyt,
  • obrót liczydła w granicach 360°,
• zabezpieczenie przed wielokrotnym obrotem liczydła,
• czteropolowe sprzęgło magnetyczne,
• szafirowe łożyskowanie,
• zabezpieczenie przed mechaniczną ingerencją zewnętrzną poprzez wzmocnioną konstrukcję osłony mechanizmu zliczającego,
• materiały dopuszczone do kontaktu z wodą pitną,
• zgodność z wymaganiami i przepisami Dyrektywa 2004/22/EC Parlamentu Europejskiego i Rady Europy z dnia 31 marca 2004 w sprawie przyrządów pomiarowych, PN-EN-14154:2005, OIML R49:2004 i 2006, certyfikat badania typu WE,

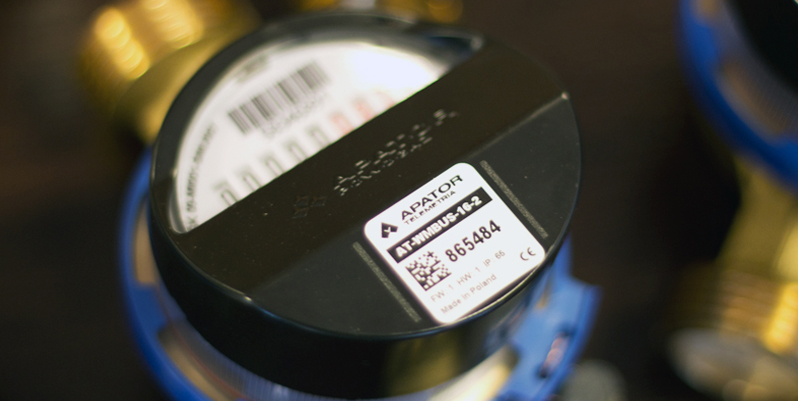

2. Charakterystyka modułu radiowego (nakładka na wodomierz).

• Moduł służy do bezprzewodowej dwukierunkowej transmisji danych na odległość do 300m w otwartej przestrzeni.
• Moduł jest instalowany jako nakładka na wodomierz.
• Odczyt danych pomiarowych z wodomierza jest całkowicie odporny na zakłócenia polem magnetycznym, ponieważ wykorzystuje optyczny sensor do rejestracji objętości.
• Urządzenie jest przystosowanie zarówno do odczytu za pomocą ręcznego przenośnego terminala jak i do odczytu poprzez stacjonarną sieć automatycznego odczytu danych.
• Komunikacja radiowa w paśmie ISM 868 MHz, zgodna z normą PN-ETSI 300 220-3 Protokół komunikacyjny zgodny Z PN-EN 1757-4 Wireless M-BUS Mode T1 obowiązujący na terenie Unii Europejskiej od 2005 roku w zakresie bezprzewodowego odczytu liczników mediów.
• Moduł umożliwia rozpoznanie kierunku przepływu co daje całkowitą zgodność ze wskazaniem z liczydła, poprzez uwzględnienie przepływu wstecznego.
• Moduł umożliwia sygnalizację zadziałania polem magnetycznym, oderwania nakładki od wodomierza, wykrycie przepływu wstecznego i zliczenie wody zużytej w przepływie wstecznym oraz sygnalizację wycieków.
• Moduł jest w pełni konfigurowalny poprzez możliwość nadania numeru identyfikacyjnego, stanu początkowej objętości, wartości stałej impulsowania, odstępu czasu pomiędzy kolejnymi transmisjami danych pomiarowych, a także dniach i godzinach kiedy ma nadawać.
• Zasilanie bateryjne zapewnia ciągłą pracę modułu powyżej 12 lat.
• Przy ustawieniach domyślnych nakładek (tj. okresie nadawania co minutę) można odczytać 100 nakładek w około 3 minuty.

Przykładowe funkcje nakładki:

• data i czas nakładki – wskazuje aktualną datę z dokładnością co do sekundy,
• objętość mechaniczna – wartość wskazywana na liczyd le mechanicznym,
• objętość wsteczna – suma objętości cofniętej wody w wodomierzu,
• próg objętości wstecznej – ilość objętości, która musi zostać cofnięta, żeby nakładka wykonała zliczenie wstecz,
• objętość miesięczna – suma objętości wody w tym miesiącu,
• historia objętości – wartości objętości mechanicznej zapamiętane na koniec każdego z ostatnich 12 miesięcy,
• próg przepływu maksymalnego – próg zadziałania alarmu dla dużego przepływu wody,
• okres wycieku – pozwala ustalić czas stałego przepływu wody po jakim wywoływany jest alarm sygnalizujący wyciek,
• dni aktywacji nakładki – pozwala na ustalenie w, które dni nakładka będzie nadawać,
• godzina włączenia i wyłączenia nakładki – pozwala ustalić w jakich godzinach nakładka może nadawać,
• czas awarii pola magnetycznego – suma czasu występowania awarii w postaci przyłożenia magnesu,
• historia awarii pola magnetycznego – określa moment pierwszej awarii w postaci przyłożenia magnesu,
• czas awarii zdjęcia nakładki – określa sumę czasu występowania awarii w postaci zdjęcia nakładki z wodomierza,
• historia awarii zdjęcia nakładki – określa moment pierwszej awarii w postaci zdjętej nakładki z wodomierza,
• suma awarii przepływu wstecznego – określa sumę czasu występowania awarii w postaci przepływu wstecznego,
• historia awarii przepływu wstecznego – określa momentwykrycia przepływu wstecznego,
• historia awarii wycieku wody – określa moment pierwszej awarii w postaci w postaci wykrycia wycieku wody,

3. Radiowy system odczytu wodomierzy to nowoczesny i niezawodny sposób zdalnego zbierania rzesyłaniu danych o zużyciu wody jnowszej technologii gwarantującej niski pobór rządzeń. Radiowy odczyt liczników ogranicza możliwość wystąpienia pomyłek związanych z czynnikiem ludzkim, skraca czas odczytu, a przez to obniża ich koszty. System umożliwia odczyt wskazań wodomierzy w przypadku utrudnionego dostępu, a także braku obecności lokatora. Odczyt dokonywany jest bez wizyty inkasenta, co zapewnia ochronę prywatności właściciela. System eliminuje wszelkie wady impulsatora kontaktronowego poprzez zastąpienie go optycznym skanowaniem wskazówki.

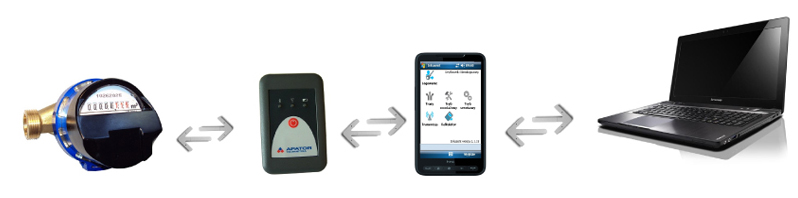

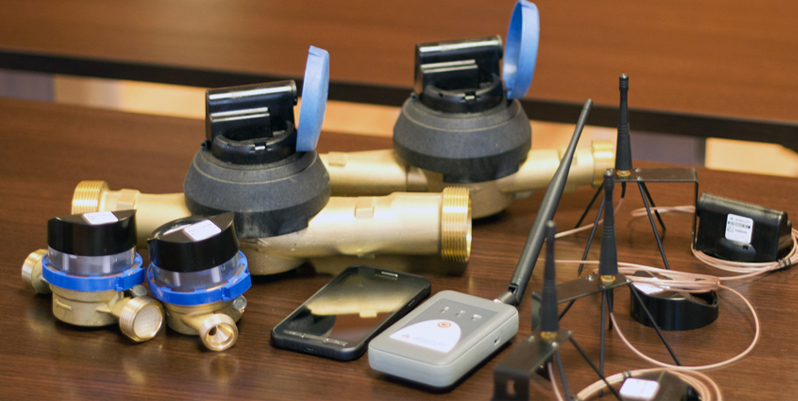

Budowa systemu:

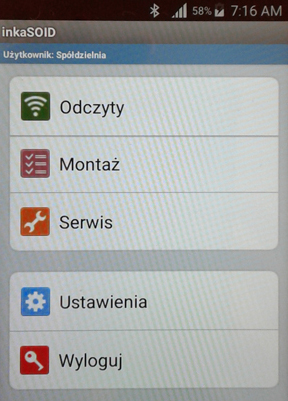

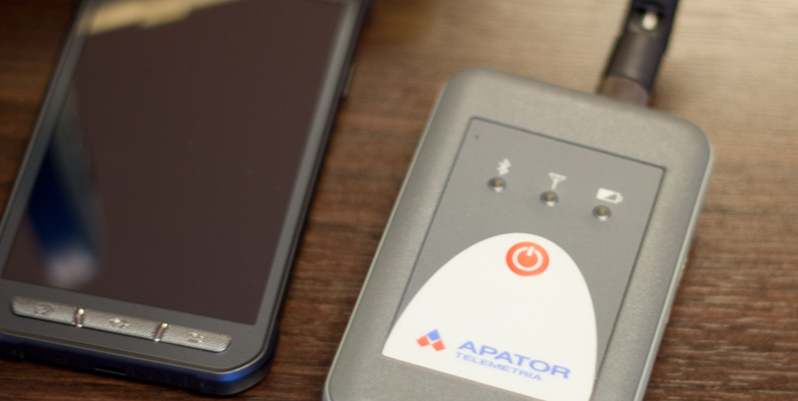

3.1 Terminal przenośny

• Dane odczytywane z nakładek radiowych gromadzone są w urządzeniu lub na karcie pamięci SD, która może mieć pojemność do 32 GB – dzięki temu nie ma limitu odczytywanych wodomierzy.
• Posiada funkcję wprowadzania ponumerowanych komentarzy w przypadku awarii lub problemów z odczytem.
• Terminal ręczny ma zaimplementowane oprogramowanie „kolejkujące”. Dzięki temu inkasent widzi na wyświetlaczu informację gdzie ma się udać aby dokonać kolejnych odczytów i nie pominąć żadnego modułu radiowego ( inkasent porusza się wg. ustalonej wcześniej trasy )
• W trybie trasy ( odczytu ) tło przycisku wskazuje na stan urządzenia, natomiast czerwony kolor napisu informuje nas o wystąpieniu odczytu z błędem ( np. przyłożono magnes )
• W trybie trasy wyświetlany jest spis budynków, które zawiera trasa. Użytkownik ma możliwość poruszania się między panelami poprzez naciskanie symboli budynku, klatki, lokalu i urządzenia.
• Struktura paneli wygląda następująco:
  • trasa – panel wyświetla listę budynków
  • budynek – pojawia się po naciśnięciu budynku i wyświetla listę klatek w budynku
  • klatka – pojawia się po naciśnięciu klatki i wyświe tla listę lokali
  • lokal – pojawia się po naciśnięciu lokalu i wyświet la zamontowane urządzenia w lokalu

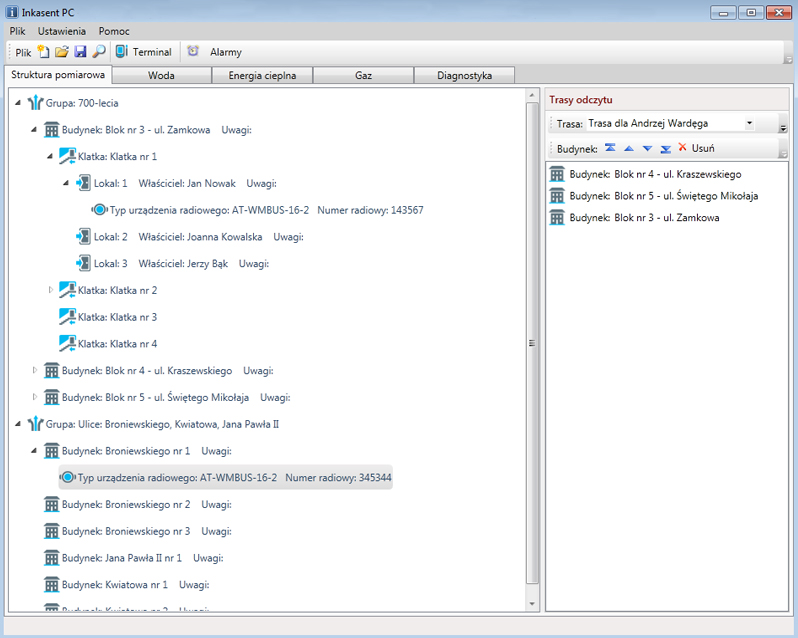

3.2 Oprogramowanie odczytująco raportujące:

• Oprogramowanie gromadzi w sobie bazę danych wodomierzy zainstalowanych u lokatorów.
• Za pomocą funkcji dostępnych w oprogramowaniu ustal ana jest kolejność odczytów dla inkasenta ( tworzy się tzw. trasy odczytów ).
• Każda nakładka radiowa jest identyfikowana przez nr. ID w oprogramowaniu, nazwę użytkownika, adres zainstalowania, aktualny stan ilości zliczonego medium, błędy odczytu.
• Oprogramowanie umożliwia odczytanie danych z terminala ręcznego i zapisanie ich w formacie „csv” akceptowanym przez Excel.
• Możliwe jest bilansowanie odczytów ze wszystkich wodomierzy w stosunku do wodomierza głównego, obliczanie różnic bilansowych, porównywanie odczytów, identyfikacja błędów oraz integracja z istniejącym oprogramowaniem finansowo księgowym.

4. Zakres świadczonej usługi:

• ustalenie terminu wymian w poszczególnych mieszkaniach z kilkudniowym wyprzedzeniem, dostawa wodomierza z nakładką radiową
• demontaż starego oraz montaż nowego wodomierza wraz z wymianą uszczelnień. Wymian i montaży dokonywać będą tylko i wyłącznie osoby z kilkuletnim doświadczeniem oraz z ukończonymi kursami w zakresie instalatorstwa wodnego. Pracownikami kieruje osoba z uprawnieniami sanitarnymi oraz informatyk.
• założenie plomby zabezpieczającej wodomierz
• spisanie i podpisanie protokołu wymiany przez pracownika naszej firmy oraz lokatora z uwzględnieniem numerów i stanów wodomierzy.
• wykonanie zbiorczych list wymian przez kierownika w wersji elektronicznej i przekazanie jej do administracji.
• dostawa programu raportująco – odczytującego INKASENT
• dostawa terminalu ręcznego do odczytów
• wdrożenie systemu i szkolenie w zakresie jego obsługi

Cena usługi jest uzależniona od ilości wodomierzy i negocjowana indywidualnie

5. Korzyści.

• Administrator w każdej chwili może korzystać z programu odczytująco – raportującego INKASENT i urządzeń do prowadzenia odczytów co daje możliwość ciągłego wglądu i kontroli zasobów wodomierzowych.
• Możliwość rozbudowy systemu o funkcję zdalnego przesyłania danych.
• Po zakończeniu 5-cio letniego okresu ważności legalizacji wodomierzy, gwarantujemy Państwu regenerację i wtórną legalizację wodomierzy bez konieczności wymiany nakładki na nową (minimum 2 okresy legalizacyjne).
